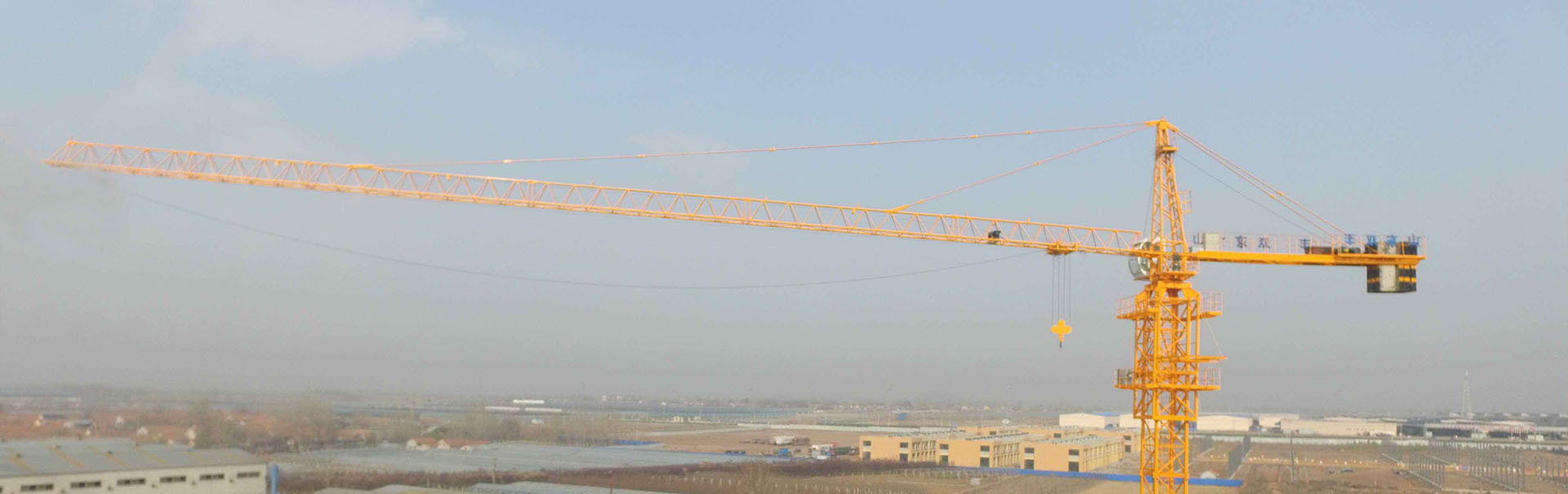

該機為水平臂架、小車變幅、上回轉液壓頂升式起重機，最大起重量為16t。
1、 概述

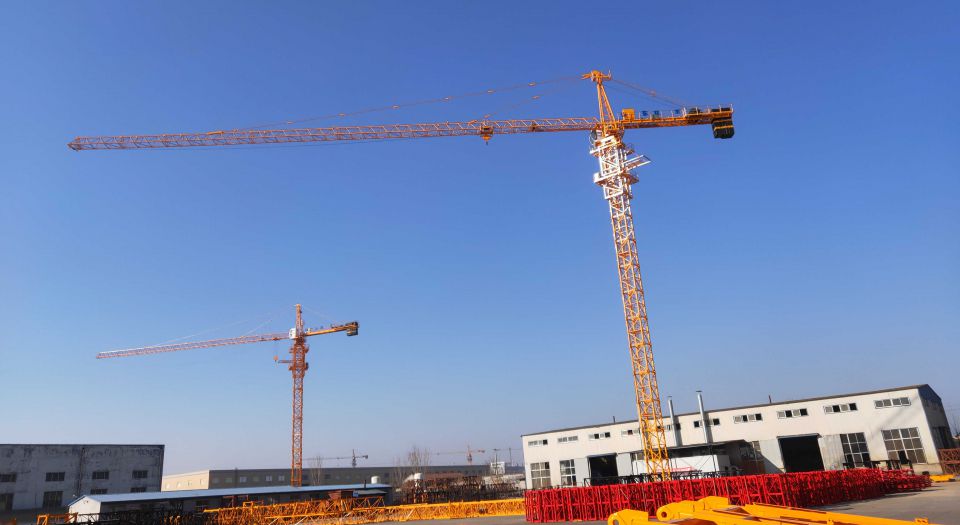

QTZ315（7040）塔式起重機是山東雙豐重工機械有限公司充分利用成組技術、組合設計技術及有限元分析技術，以“塔式起重機微機設計平臺”為工具，設計的起重運輸機械。
該機為水平臂架、小車變幅、上回轉液壓頂升式起重機，最大起重量為16t。
該機特點：
（1）最大工作幅度70米，增加了塔機的工作空間。
（2）整機外形美觀大方。
（3）工作方式多，使用范圍廣。有基礎固定、外墻附著兩種工作方式，適用于各種不同的施工對象；獨立起升高度48米，附著高度二倍率183米、四倍率93米。
（4）工作速度高，調速性能好，工作平穩，效率高。
起升機構采用變頻電機，能實現重載低速、輕載高速，最大速度可達63m/min。
小車變幅機構采用力矩電機牽引小車在水平臂上變幅，具有良好的安裝就位性能。
回轉機構采用力矩電機，承載能力高，啟動平穩，工作可靠，具備抗風就位功能。
（5）吊臂采用剛性雙拉桿懸掛，剛性好、自重輕、斷面小、風阻小、受力均勻、外形美觀。
（6）各種安全裝置齊全，可保證工作安全可靠。
（7）司機室獨立側置，視野良好，給操作者創造了良好的工作環境。
（8）使用方便維修簡單。
該機在安裝到獨立高度、最大工作幅度時自重（不含配重、基礎及附著裝置）76.7t，總裝機容量180KW，廣泛適用于高層飯店、工業建筑等大型建筑工程，是廣大建筑企業理想的建筑施工機械。
2.1技術性能參數表
表一 技術性能表
項 目 | 單 位 | 參數值 | ||||||
最大起重量 | 二倍率 | t | 8 | |||||
四倍率 | 16 | |||||||
最小工作幅度 | m | 3.2 | ||||||
最大工作幅度 | m | 70 | 65 | 60 | 55 | |||
額定起重力矩 | 二倍率 | kN.m | 3050 | 3100 | 3150 | 3200 | ||
四倍率 | 2800 | 2850 | 2900 | 2950 | ||||
起升高度 | 獨立 | m | 48 | |||||
附著 | 二倍率 | 183 | ||||||
四倍率 | 93 | |||||||
起升速度 | 二倍率 | m/min | 0～63 | 0～31.5 | ||||
四倍率 | 0～31.5 | 0～15.7 | ||||||
起升機構功率 | KW | 55 | ||||||
回轉速度 | r/min | 0～0.7 | ||||||
回轉電動機扭矩 | 120×2 | |||||||
變幅速度 | m/min | 0～65 | ||||||
頂升速度 | m/min | 0.4 | ||||||
整機 外形 尺寸 | 整機高度（獨立式） | m | 61.4 | |||||
吊臂端頭至回轉中心 | 71.7（66.7、61.7、56.7、52.7） | |||||||
平衡臂尾部至回轉中心 | 19.2 | |||||||
整機 自重 | 結構重（獨立式） | t | 76.7 | |||||
平衡重 | 29（26.8、23.7、21.5） | |||||||
允許工作溫度 | ℃ | -20～+40 | ||||||
工作狀態風級 | ≤6級 | |||||||
非工作狀態風級 | ≤11級 | |||||||
安裝、拆卸、頂升或降節時最大安裝高度處的風級 | ≤4級 | |||||||
供電參數 | 50Hz | ～380V±10% | ||||||
其他 | 利用等級 | U5 | ||||||
載荷狀態 | Q2 | |||||||
工作級別 | A5 | |||||||
